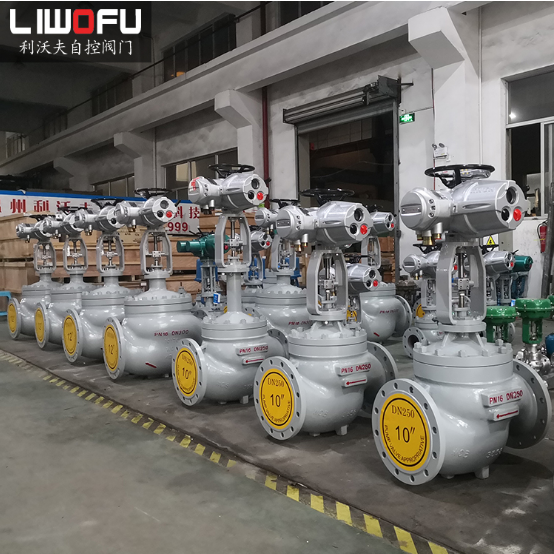

電動智能調節閥是一種壓力平衡型電動智能調節閥。配備智能型電動執行器,接受統一的4-20mA或1-5V·DC直流參考信號,將電流信號轉換成相應的線性位移,自動達到調節閥流體中的壓力。控制開度連續調節工藝流程的管道流量、溫度、液位等參數。智能型電動調節閥整體結構緊湊、重量輕、穩定性好、防護等級高。因此,電動智能調節閥廣泛應用于大型火力發電廠、化工廠、水處理、污水處理、天然氣油田、鋼廠等自動化控制系統中。
電動智能調節閥的執行器主要由以下幾部分組成:
1、控制器:執行器接收來自調節器的DC4-20mA或DC1-5V信號以給定模式運行。
2、傳動機構:電機的旋轉運動是動力輸出軸的直線往復運動,實現調節閥的OFF-ON和調節功能。
3、開度檢測機構:輸出軸的直線運動位移(閥芯開度)通過齒條和齒輪反饋給電位器。這將轉換為電信號并反饋給控制器。這來自一個調節器,當閥芯與閥芯打開信號的輸入信號之間的差異為零時,該調節器會關閉電機。
4、聯軸器機構:執行器通過支架與調節閥連接,執行器輸出軸與閥桿通過開關螺母連接。啟閉螺母有指針,支架上有指示輸出軸的尺子(或閥桿)位移。
5、手動機構:此執行器有手動機構,設計用于在斷電時手動關閉可根據需要操作完成開閥和調節閥門的調節功能。
