傳統的氮氣密封裝置(氮氣密封閥)由三部分組成:氮氣供應閥、氮氣排放閥和呼吸閥。當罐內壓力超過設定值時,ZZYVP供氮閥關閉,氮氣安全閥打開,迅速釋放罐內多余壓力。當儲罐內壓力下降時,氮氣排放閥關閉,供氮閥打開,將氮氣注入罐內,使儲罐處于微正壓。

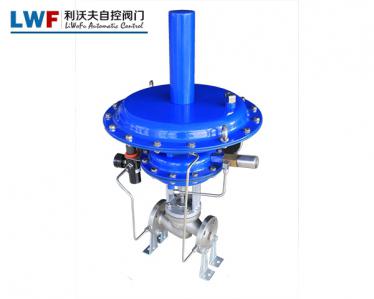

產品詳情
傳統的氮氣密封裝置(氮氣密封閥)由三部分組成:氮氣供應閥、氮氣排放閥和呼吸閥。當罐內壓力超過設定值時,供氮閥關閉,氮氣安全閥打開,迅速釋放罐內多余壓力。當儲罐內壓力下降時,氮氣排放閥關閉,供氮閥打開,將氮氣注入罐內,使儲罐處于微正壓。供氮閥的氮源壓力保持在0.2-0.8MPa的固定值。如果現場壓力較高,在供氮閥前加裝自動調壓閥,將壓力提高到0.8MPa以下,使用效果好。
供氮閥不需要外部能量,以被調節介質的壓力為動力源,自動控制壓力。在閥門或儲罐壓力之后保持罐壓力恒定。廣泛應用于化工儲罐氮氣密封、超純水氮氣密封、食用油氮氣密封、導熱油罐氮氣密封等需要與空氣隔絕的氮氣密封保護系統。
供氮閥特點:控制精度比一般直動式壓力控制閥高約2倍。大調節壓差比(閥前0.8MPa、閥后0.0003MPa等)特別適用于低壓氣體控制。
壓力設定由先導實現,方便、快捷、省時,在運行狀態下可連續設定。
供氮閥工作原理
供氮裝置結構將罐頂壓力點的介質通過導壓管引入檢測機構,對檢測元件產生作用力。彈簧和預緊力。當罐內壓力低于供氮裝置壓力設定值時,失去平衡,先導閥芯打開,閥前氣體流入主閥上下執行機構。膜室通過減壓閥和節流閥打開,閥心打開,罐內充滿氮氣。當罐內壓力升到供氮裝置壓力設定值時,預設彈簧力和主閥執行器關閉先導閥芯,彈簧作用關閉主閥,停止供氮。
供氮閥技術參數
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定KV值 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
公稱通徑DN | 20、25 | ||||||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | |
額定KV值 | 0.02 | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.2 | 1.8 | 3.2 | 5 |
固有流量特性 | 快開、線性、修正線性 | ||||||||||
調節精度 | ±5% | ||||||||||
壓力調節范圍(KPa) | 0.5~2.0、1~6、5~10、9~15、12~19、18~25、22~30、28~35、32~40、38~50、48~60、58~72、70~100 | ||||||||||
允許泄漏量 | 軟密封:VI級;硬密封:IV級(10-4×KV)(參見GB/T4213-2008) |
供氮閥(供氮裝置)外形尺寸

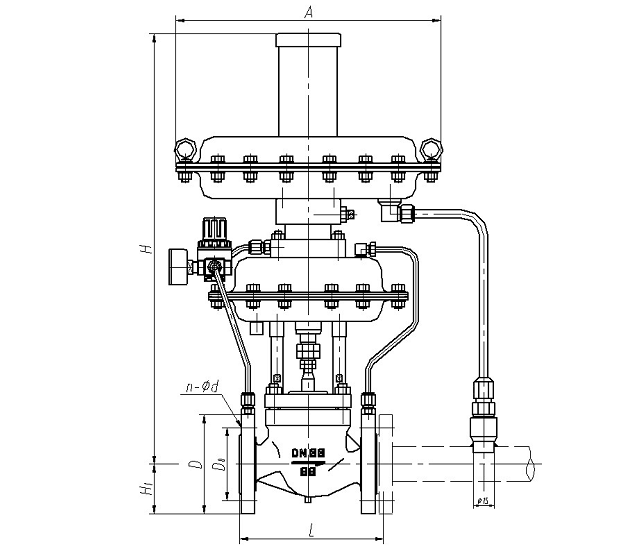

供氮閥外形尺寸圖
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
H | 690 | 690 | 690 | 705 | 705 | 760 | 800 | 800 | 840 | 880 | 980 | 1050 |
A | Φ308、Φ394 | |||||||||||
L1 | 233 | 233 | 233 | 332 | 332 | 373 | 572 | 572 | 673 | 980 | 980 | 1200 |
P≥ | 135 | 135 | 170 | 220 | 220 | 235 | 245 | 325 | 425 | 550 | 660 | 900 |
H1 | 330 | |||||||||||
重量(kg) | 18 | 18 | 18 | 25 | 27 | 42 | 65 | 80 | 108 | 182 | 260 | 305 |
