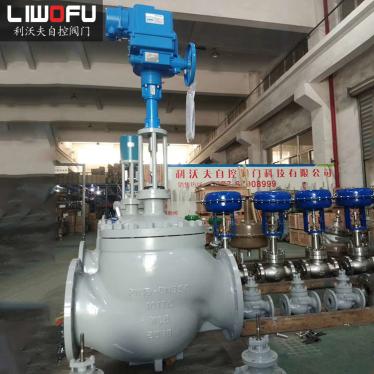

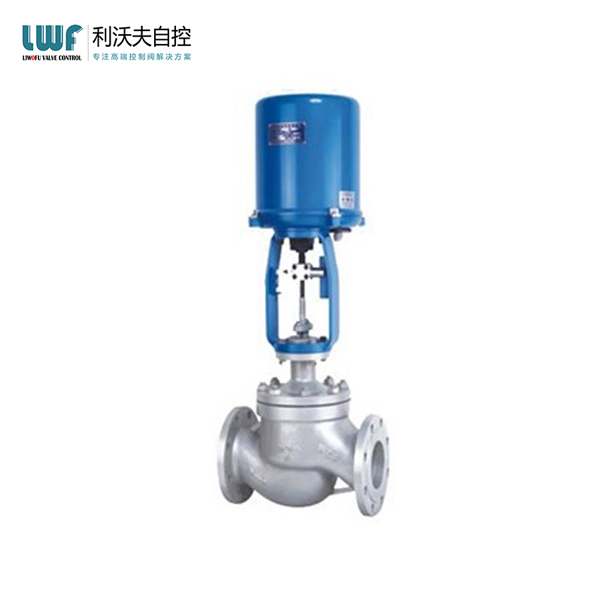

DCB電動平衡籠式調節閥

DCB電動平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。DCB電動平衡籠式調節閥閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼。

產品詳情

DCB電動平衡籠式調節閥概述

DCB電動平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。電動籠式調節閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼、使其壓降損失小、流量大、可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。

電動籠式調節閥的動態穩定性好，噪音低，空化氣蝕小。

閥體型式		直通單座鑄造球型閥
公稱通徑		32、40、50、65、80、100、125、150、200、250、300、350mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式	密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接標準	嵌接焊SW(40~50mm) 對接焊BW(65~350mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋	常溫型	-17～+230℃
	伸長I型	-45～-17℃、 +230～+566℃
	伸長Ⅱ型	-100～-45℃
	伸長ⅢI型	-196～-100℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

執行器型式		DKZ系列、381L系列、SKZ系列、PSL系列
輸入信號	DKZ執行機構	Ⅱ型0～10mA·DC（輸入電阻200Ω）；Ⅲ型4～20mA·DC（輸入電阻250Ω）
	381L執行機構	4～20mA·DC或1～5V（輸入電阻250Ω）
	SKZ執行機構	4～20mA·DC、1～5V DC
	PSL執行機構	4～20mA·DC
電源電壓	DKZ執行機構	220V，50Hz
	381L執行機構	220V，50/60Hz
	SKZ執行機構	單相控制220V·50Hz
	PSL執行機構	單相控制220V·50Hz；三相控制380V，50Hz
手動機構		DKZ執行機構：手輪； 361L執行機構:離合式； SKZ執行機構: 手輪； PSL執行機構: 手輪
作用形式		電關式或電開式

泄漏量	金屬閥座	小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級
回差		配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
基本誤差		配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1%
可調范圍		50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)

利沃夫調節閥廠家是一家在自控閥門等領域有著多年生產和服務經驗的專業廠家，提供各種氣動調節閥, 電動調節閥, 自力式壓力調節閥, 切斷閥等自控閥門，產品廣泛應用于行業控制系統、石油、化工、電力、水處理、礦用等領域。
